Mehr Aufbauhöhe für die Dachdämmung

Energieeinsparung ist das Thema bei Sanierung, Modernisierung und Renovierung. Immer mehr Altbauten werden mit stärkerer Dämmung und neuer Beplankung im Steildach versehen. Die Verarbeiter stoßen dabei stets auf dieselben Problemstellungen: Geringe Sparrenhöhen reichen für die gewünschte Dämmstoffdicke nicht aus und machen eine Untersparrendämmung erforderlich.

Unebene Holzbalken oder Sparren machen die Montage einer abschließenden Beplankung bei Dachschrägen und Holzbalken decken zu einer regelrechten Bastelarbeit. Der Problemlöser für diese Anwendungen ist das Balken-Nivellierwinkelprofil von PROTEKTOR .

Bei den Balken-Nivellierwinkelprofilen handelt es sich um mehrfach abgewinkelte Profile aus verzinktem Stahlblech mit unterschiedlichen Systemlochungen.

Sie wurden entwickelt, um zum Beispiel an alten unebenen Deckenholzbalken oder Dachsparren eine fluchtgerechte Konstruktionsebene zu schaffen, auf deren Basis weitere Konstruktionen, wie Trockenbau-Bekleidungen oder -Unterdecken, aufgebaut werden können.

Hier mehr erfahren

DEIN FÖRDERMITTLER

Protektor Balken-Nivellierwinkelprofil – Produktdetails

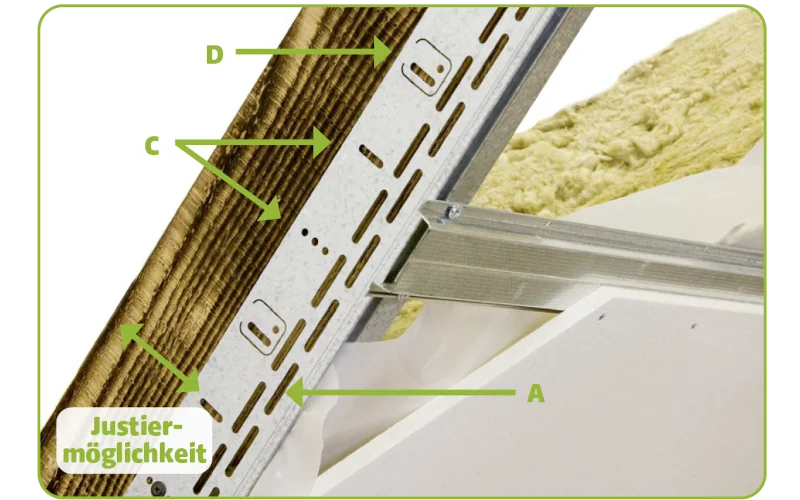

Zwei- bzw. vierreihig versetzte Langlochung (A):

• zur Entkopplung von Luft- und Körperschall
• vermindert deutlich einen direkten Wärmedurchgang
• als Sollknicklinie zum Biegen bei schräg liegenden Deckenbalken oder Dachsparren

Langlochzunge innerhalb der Langlochreihen (B):

• wird bei Bedarf aus dem Profilkörper ausgebogen und verhindert ein ungewolltes Abrutschen der zweiten Dämmstoffebene

Senkrecht stehende Langlöcher und Rundlochreihen (C):

• zur Vorbefestigung und Justierung
• zur Endfixierung bzw. Festverschraubung

Angestanzte Rechtecklaschen im Befestigungsschenkel (D):

• Lassen sich im Bedarfsfall (z. B. bei übergroßen Unebenheiten am Rohbauteil) zur Verlängerung des Befestigungsschenkels manuell ausklappen

Profil- bzw. Klemmnut entlang des Profilschenkels (E):

• zur Aufnahme der Dampfbremsfolie (Dicke 150–180 μm), die mittels kurzen Profilstücken (Kederprofilen) in der Aufnahmenut fixiert werden kann

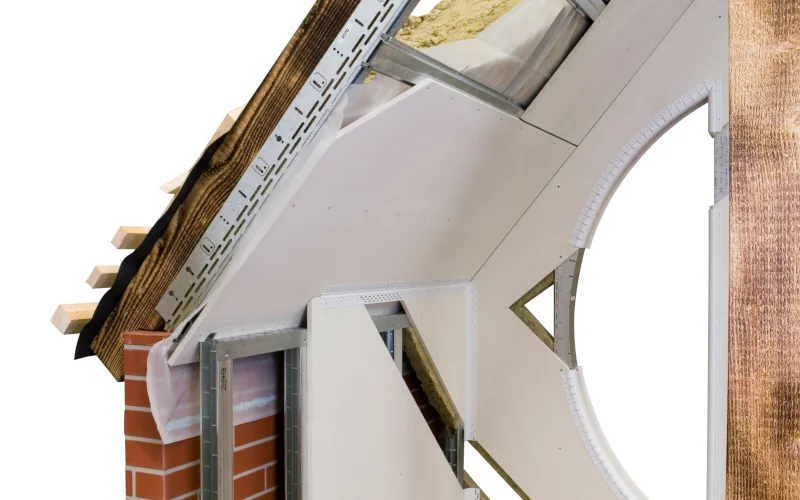

Das volle Einsatzspektrum der Profile kommt im Rahmen der Modernisierung und Sanierung speziell vor dem Hintergrund der Erfüllung von Anforderungen aus der Energieeinsparverordnung bzw. des Gebäudeenergiegesetzes zum Tragen.Bei der Verwendung der Balken-Nivellierwinkelprofile lässt sich mit sehr geringem Aufwand neben dem Ausgleichen von Unebenheiten in der Primärkonstruktion auch zusätzlich mehr Aufbauhöhe für eine weitere Dämmstofflage schaffen, so dass neben der Zwischensparrendämmung auch noch eine Untersparrendämmung ermöglicht wird. Zusätzlich lässt sich durch die spezielle Formgebung eine Dampfbremsfolie (Dicke 150–180 μm) am Profil befestigen.

Dieses in einer L- bzw. Winkelgrundform aufgebaute Profil...

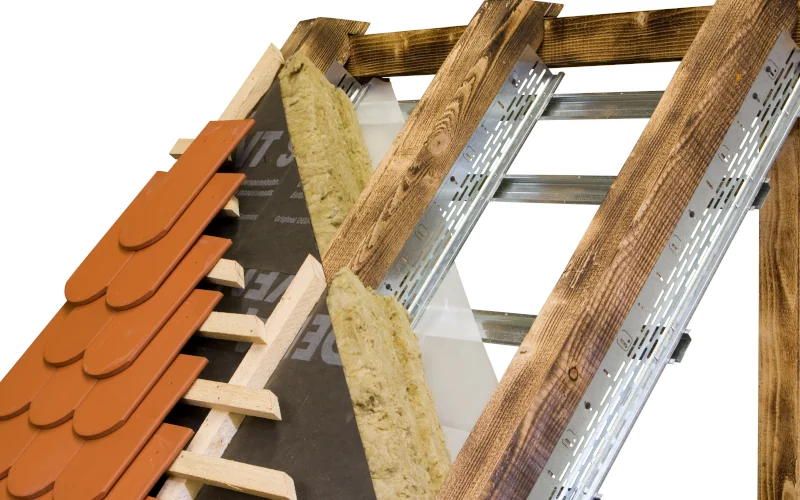

• schafft über die Länge seines Befestigungsschenkels zusätzlichen Raum für weitere Dämmstofflagen

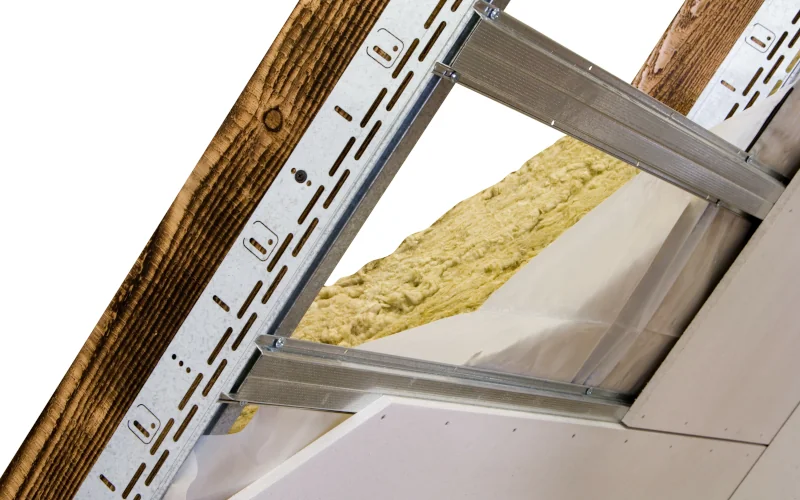

• lässt sich über entsprechende Lochausbildungen sehr gut seitlich am Sparren montieren und ausjustieren und gleicht damit Fehllagen der Sparren in der Flucht leicht aus
• kann die Dampfsperre über mitlieferbare Gummikeder für die Befestigung reversierbar aufnehmen
• bildet die Basis für die Aufnahme der Beplankungskonstruktion (Querrost)
