Sicher versorgt mit der Mehrsparten-Hauseinführung.

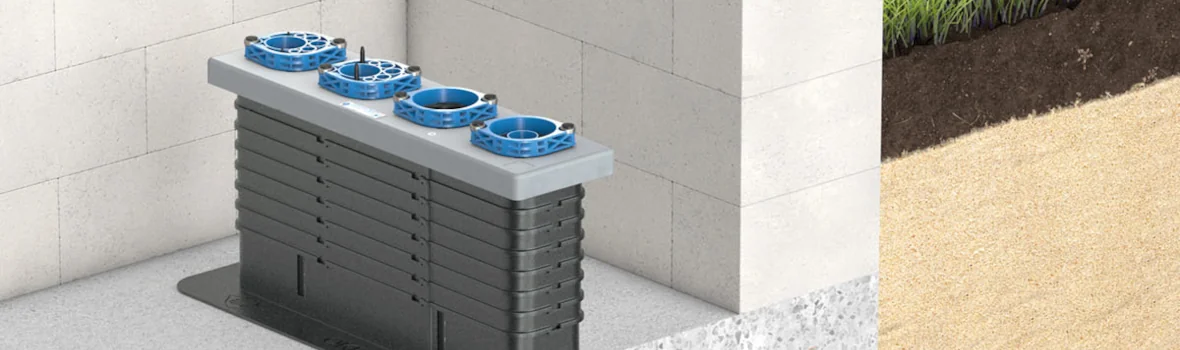

Die Quadro-Secura® Nova R4 der DOYMA GmbH & Co ist die optimale Produktlösung für die Gewerke Storm, Gas, Wasser und Telekommunikation. Mit dieser Mehrsparten-Hauseinführung als Reihen-Ausführung sind Sie auf der sicheren Seite.

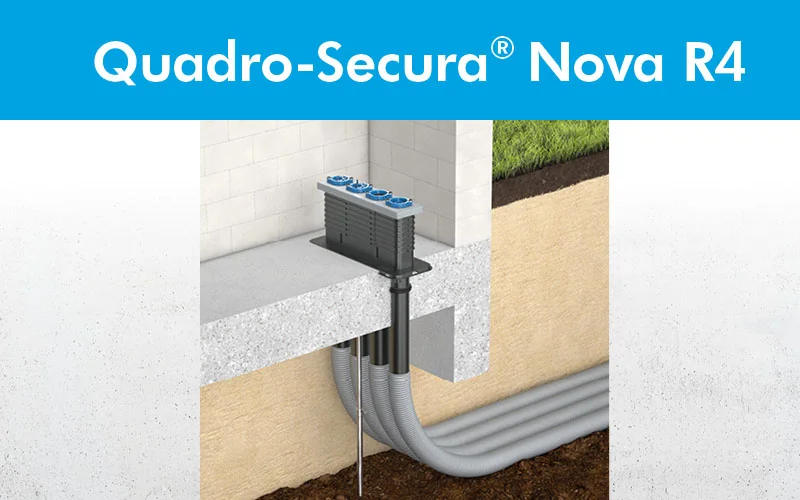

Bei der Mehrsparten-Hauseinführung Quadro-Secura® Nova R4 handelt es sich um eine Produktlösung für noch zu erstellende Bauwerke.
Optional ist das DOYMA-Produkt auch in einer methangasbeständigen Ausführung erhältlich. Zudem eignet sich die Quadro-Secura® Nova R4 sowohl für den unmittelbaren Einbau in die Bodenplatte als auch für den späteren Einbau in einer Aussparung der Bodenplatte. Diese Produktlösung ermöglicht eine variable Höhenanpassung an das Fußbodenniveau bis zu 155 mm und bietet Anschlussmöglichkeiten von starren sowie flexiblen Mantelrohren mit einem Innendurchmesser DN90.

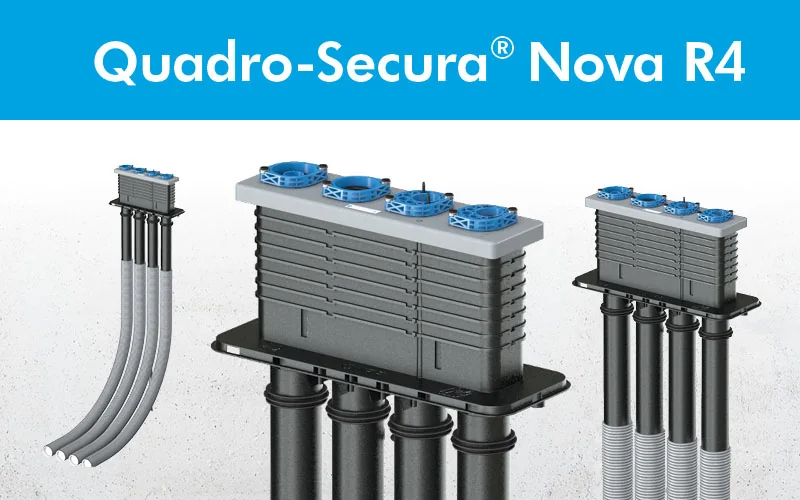

Diese können über Erweiterungsmuffen bzw. Reduktionen auch größere oder kleinere Durchmesser bedienen. Das Rohbauteil besteht aus dem Kunststoff-Futterrohr in Reihenanordnung und den Anschlussmuffen inkl. 3 m biegesteifen Mantelrohr DN/OD 90 (ID 78) und höhenverstellbarem Erdspieß. Alternativ können Sie die Mehrsparten-Hauseinführung auch mit 6 m, 10 m oder 15 m biegesteifem Rohr erhalten.
Außerdem kann die Quadro-Secura® Nova R4 in Radonvorsorgegebieten bedenkenlos verbaut werden, da sie gemäß FHRK Merkblatt MB 101 alle erforderlichen Anforderungen erfüllt.
Eine Mehrsparten-Hauseinführung viele Benefits
Auf diese Weise können Sie bedenkenlos Ihrer Gasleitungen in das Innere der Gebäudehülle führen ohne, dass Sie Probleme oder eine Undichtigkeit befürchten müssen. Während des Einbaus sorgen die biegesteifen und ausreisssicheren Mantelrohre für die Einhaltung der Biegeradien und eine reibungslose Montage. Da die Quadro-Secura® Nova R4 über ein Turn-Stop-System verfügt, wird für den Einbau der Mehrsparteneinführung kein Drehmomentschlüssel benötigt.
Des Weiteren ist der gesamte Einbauvorgang effizient gestalten damit er den Ausführenden einfach von der Hand und potenzielle Fehlerquellen vermeidet. Nach dem erfolgreichen Einbau ist keine bauseitige Dichtheitsprüfung nach DVGW G459-1 mehr vonnöten. Auch ein späteres Relining, also das Auswechseln der Medienleitungen ist jederzeit möglich und sorgt so für Flexibilität auf der Baustelle. Auf dieses Produkt erhalten Sie von DOYMA eine außergewöhnliche Garantie von 25 Jahren.
Vom Einbau zur sicheren Versorgung
Beim Einbau der Quadro-Secura® Nova R4 ist es wichtig zu beachten, dass das Rohbauteil nicht von den späteren Innenwänden wie Rohbauwand und Putz verdeckt wird. Die Anordnung der innenliegenden Rohre sollte parallel zu den Wandseiten erfolgen, um einen ordnungsgemäßen Einbau zu gewährleisten. Dabei ist es erforderlich, dass die Enden der biegesteifen Mantelrohre mindestens einen Meter Abstand zum Fundament ausweisen und nicht unterhalb der Bodenplatte verlängert werden. Zudem sollte die Aufstellvorrichtung die Rohrtrasse nicht behindern. Nachdem Sie das Rohbauteil kopfüber auf eine Palette gestellt haben, können Sie die Mantelrohre mit den Hülsrohrenden aufstecken, bis diese hörbar mit einem „Klack“ verrasten. Anschließend sollte die Oberkante des Hülsrohres plan an der Anschlagfläche anliegen. Nun kann das Rohbauteil auf den Erdspieß aufgesteckt werden und die Konstruktion kann höhenmäßig ausgerichtet werden. Das Einkürzen des Rohbauteils zur Anpassung auf den späteren Fertigfußbodenaufbau ist maximal bis Oberkante des Grundkörpers möglich. Sobald die fachgerechte Einsandung der biegesteifen Mantelrohre erledigt ist, kann das Rohbauteil mithilfe der Libelle lagemäßig ausgerichtet werden. Zu guter Letzt kann die Bodenplatte bedenkenlos gegossen werden und der Klebeflansch.
