Vielfalt statt Einerlei bei Oberlichtern

Für jede Anforderung die passende Lösung im „Werk 3“ von Layher

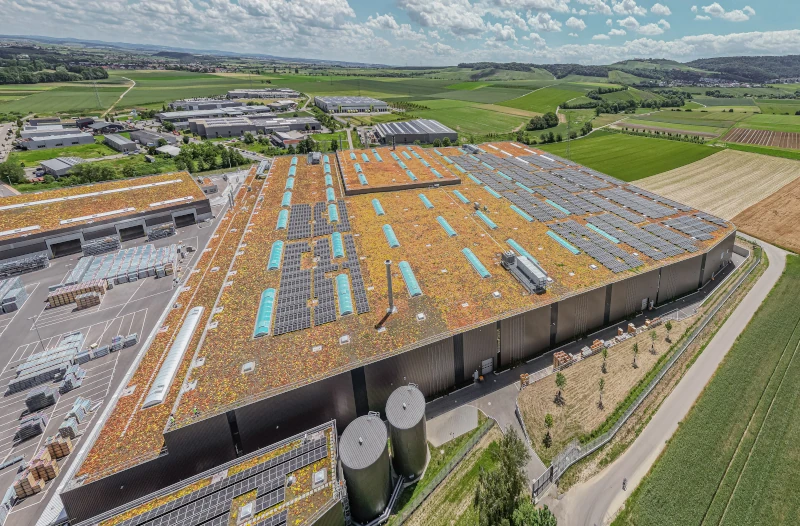

Mitte Oktober 2023 eröffnete das deutsche Familienunternehmen Layher sein neues, hochautomatisiertes Fertigungszentrum. Um die Produktionskapazitäten zu erweitern, hatte sich der weltweit größte Hersteller von Gerüstsystemen für den Bau eines dritten Werks im Zabergäu entschieden. Auf einer Fläche von rund elf Hektar werden nun Bauteile des AllroundGerüsts in der Lightweight-Technologie produziert und feuerverzinkt.
Bei der Planung wurde auf ein hohes Maß an natürlicher Belichtung Wert gelegt – einerseits aus Gründen der Energieeffizienz, andererseits um helle und sichere Arbeitsplätze zu gewährleisten. Für die Oberlichtlösungen setzte das Unternehmen dabei mit Velux Commercial auf nur einen Partner, der für die unterschiedlichen Anforderungen in den einzelnen Produktionsabschnitten jeweils die passende Lösung anbieten konnte.

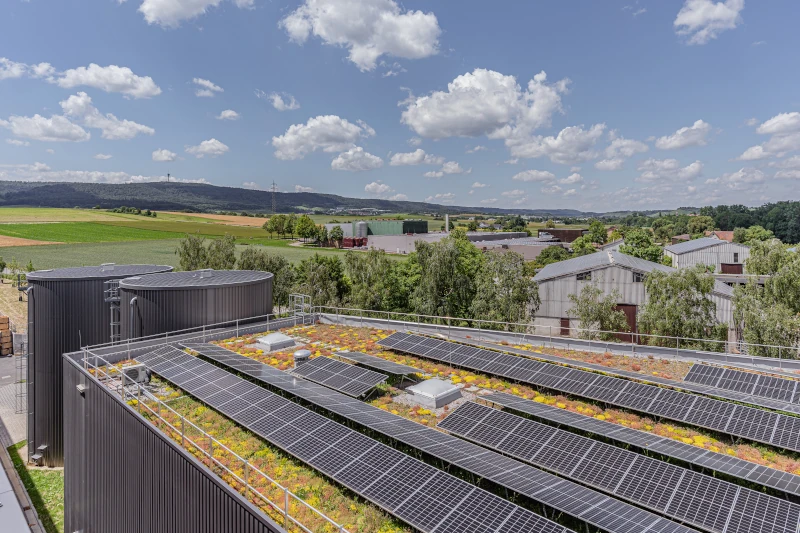

Photovoltaik-Anlagen auf begrünten Dächern sowie die Reduktion künstlicher Beleuchtung durch Verzicht auf beleuchtete Werbeanlagen und viel natürliche Belichtung tragen dazu bei, dass das „Werk 3“ den Energieeffizienzstandard BEG 40 erfüllt.

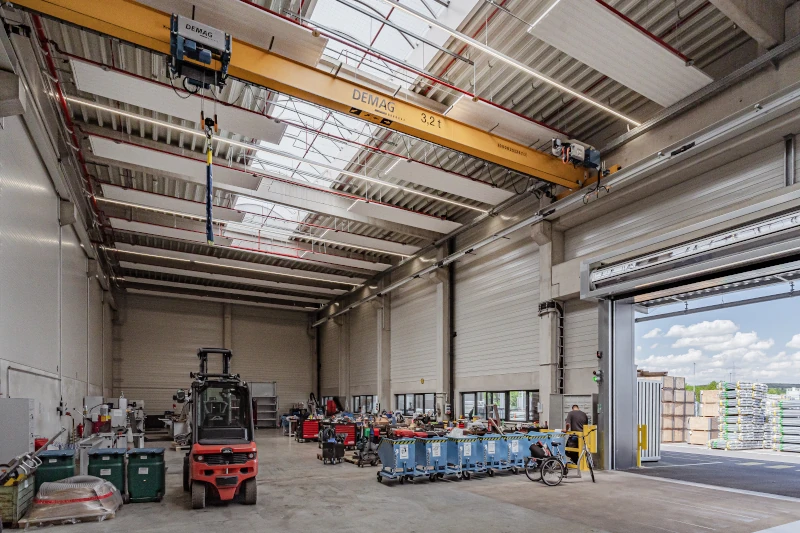

Welch große Wirkung die Nutzung von Tageslicht in einem gewerblich genutzten Gebäude haben kann, zeigte die International Energy Agency im SHC Task 61: Der Stromverbrauch für Beleuchtung kann dadurch halbiert werden. Ob im Wareneingang, in der Feuerverzinkerei oder Produktionshalle, den Treppenhäusern, der Stapler- oder Versandhalle – durch zahlreiche Oberlichtlösungen sowie Rauch- und Wärmabzüge bietet Layher heute seiner Belegschaft helle und sichere Arbeitsplätze. Dafür wurden in sieben von acht Bauabschnitten des neuen Werks insgesamt 64 Lichtbänder und 25 Lichtkuppeln installiert. Sie gewährleisten nicht nur großzügigen Tageslichteinfall, sondern stellen zusätzlich den erforderlichen Rauch- und Wärmeabzug sicher. Für Letzteres wurden zudem zusätzlich zwölf Dunkelklappen installiert. Dank der für den Einsatz in industriell genutzten Gebäuden hervorragenden U-Werte zählen sie zu den energieeffizientesten in diesem Bereich.

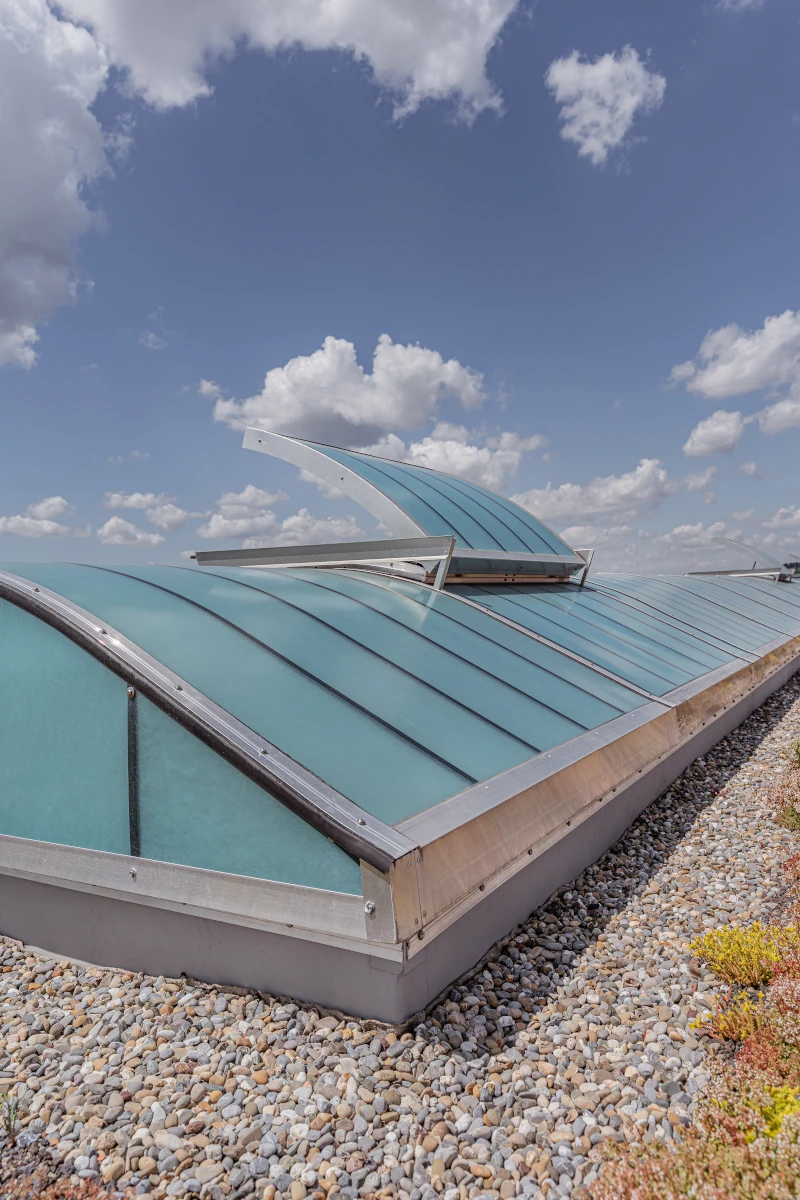

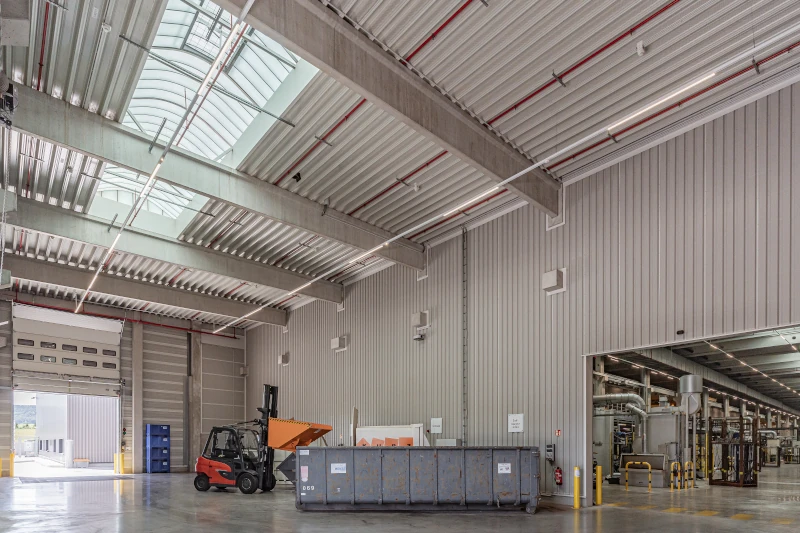

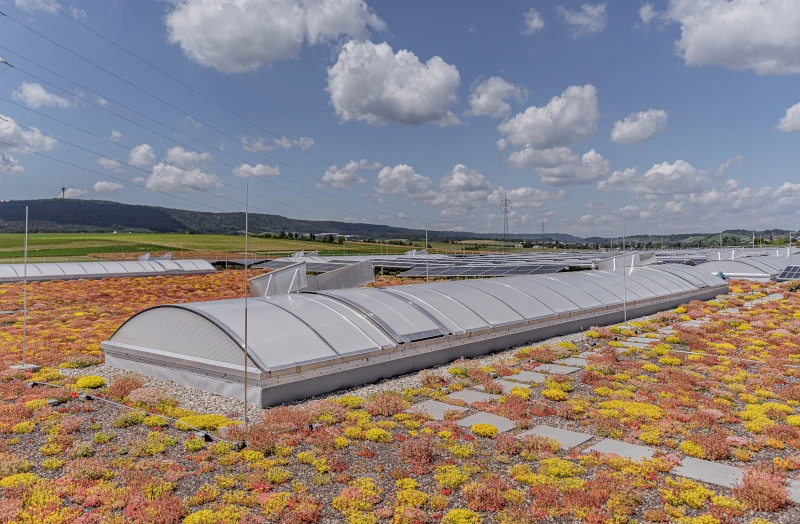

Aufgrund des umfassenden Produktsortiments von Velux Commercial konnte für jeden Bauabschnitt die passende Lösung gefunden werden. In Bereichen der Fertigungshalle, die großflächige Belichtung erforderten, kamen Lichtbänder zum Einsatz. Je nach Anforderung der darunterliegenden Räumlichkeit wurden entweder Vario Therm Lichtbänder aus Polycarbonat oder Grillodur®-Lösungen aus halbtransparentem Fiberglas, das mit einem selbsttragenden Aluminiumrahmen verklebt ist, verwendet. Beide Systeme zeichnen sich durch blend- und schlagschattenfreien Lichteinfall sowie großflächigen Rauch- und Wärmeabzug aus. Die Grillodur®-Fiberglas-Konstruktion mit blauen Deckschalen bietet zusätzlich chemische Beständigkeit für besonders anspruchsvolle Bedingungen. Diese stabile Lösung kam deshalb auch in der Feuerverzinkerei sowie in der Containerverladehalle zum Einsatz. Weiterer Vorteil: Während bei allen anderen Lösungen eine zusätzliche Durchsturzsicherung installiert werden musste, ist die Grillodur-Konstruktion so stabil, dass dies dort nur bei den Öffnungen der Klappen notwendig ist. Insgesamt 90 dieser Klappensysteme kamen zum Einsatz und können für effektiven Rauch- und Wärmeabzug sowie Komfortlüftung genutzt werden. Auch bei den Vario Therm Lichtbändern ist durch insgesamt 28 Seitenklappen mit einem Öffnungswinkel von 130 Grad die RWA-Funktion integriert. Um eine einfache und schnelle Montage auf der Baustelle zu ermöglichen, wurden beide Lichtbandsysteme von Velux Commercial vorgefertigt zur Baustelle geliefert.

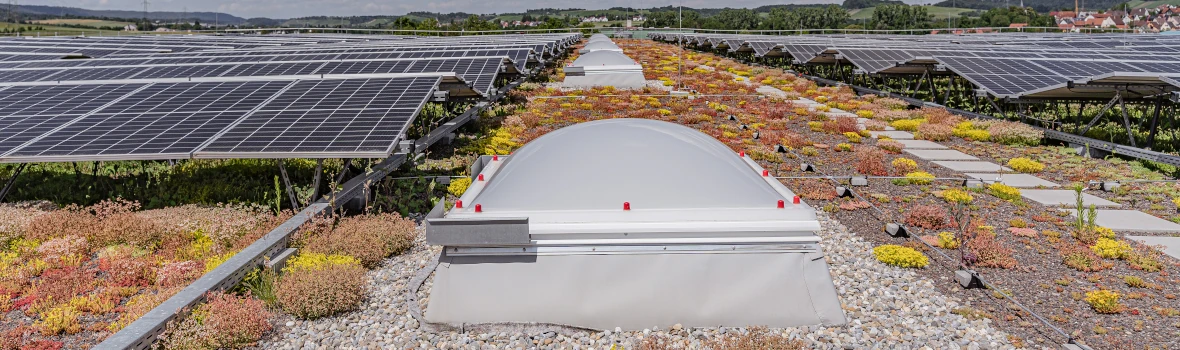

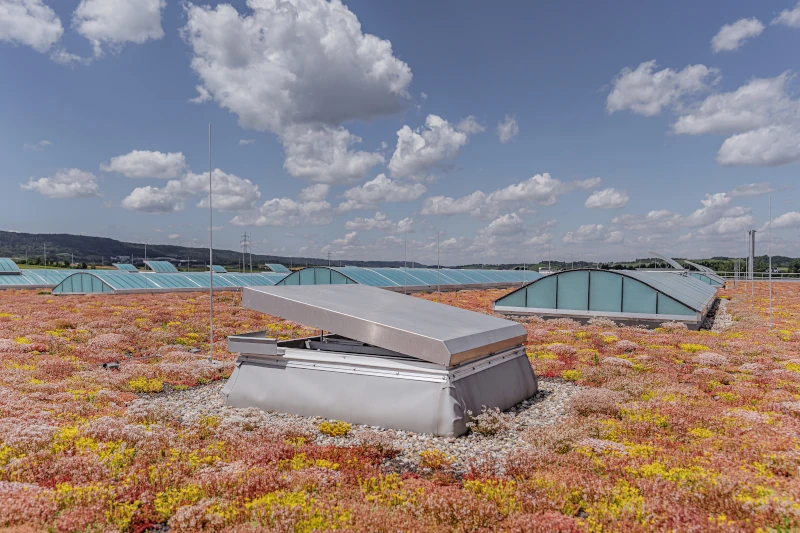

Für punktuelle Beleuchtung und Entrauchung sorgen 25 Lichtkuppeln mit einem 60 cm hohen Metall-Aufsatzkranz, die in der Wareneingangs- und Staplerhalle sowie in Treppenhäusern installiert wurden. Dabei kamen sie 23-mal in der beeindruckenden Größe von 150 x 150 cm und zweimal in der Größe von 120 x 120 cm zum Einsatz. In Bereichen mit erhöhten Anforderungen an die Schalldämmung wurde eine spezielle Ausführung mit einer innenliegenden VSG-8-Scheibe und einem bewerteten Schalldämmmaß von 36 dB gewählt. Zwölf eingesetzte Dunkelklappen aus Aluminium der Größe 150 x 150 cm stellen zudem als lichtundurchlässige Sonderlösung den benötigten Rauchabzug in Bereichen sicher, in denen kein Tageslicht benötigt wird.

„Wir sind wirklich froh, bei diesem Bauprojekt beauftragt worden zu sein“, zeigt sich Tobias Fröhlich, Projektmanager von Velux Commercial, begeistert. „Es bot uns eine hervorragende Möglichkeit zu demonstrieren, dass wir als Komplettanbieter für jede Anforderung rund um Belichtung und Lüftung über das Dach im industriellen Markt agieren können: von der Planung bis zur Lieferung und Wartung.“

Denn Velux Commercial lieferte nicht nur die Oberlichtlösungen, sondern gewährleistet künftig auch die qualifizierte und zertifizierte Wartung der pneumatischen Rauch- und Wärmeabzugsanlagen durch seine geschulten RWA-Techniker. Dies war auch ein Argument für Layher, auf diesen Hersteller zu setzen, erklärt Dr. Fritz Barth: „Neben dem umfassenden Portfolio an Oberlichtern und RWA-Lösungen überzeugte uns bei Velux Commercial auch, dass sie nach Abschluss der Bauphase Service und Wartung für ihre Produkte und damit Verantwortung für den reibungslosen Betrieb übernehmen.“ Einer störungsfreien Produktion mit sicheren Arbeitsbedingungen sollte folglich nichts im Wege stehen.
